Luchtopslagtank

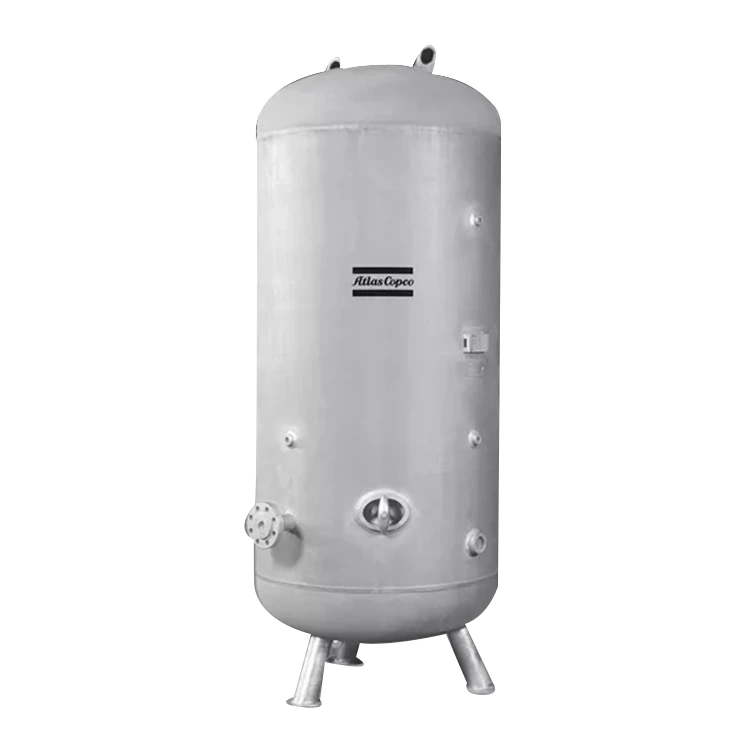

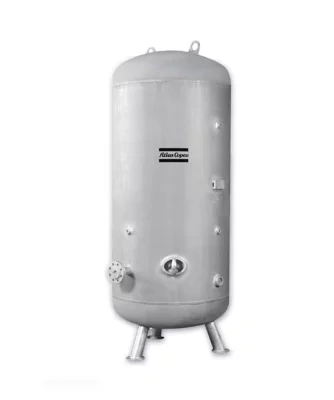

HTA hogedruk-luchtopslagtanks

Energiebesparingen voor hogedruktoepassingen

De HTA-hogedrukluchtopslagtanks van Atlas Copco leveren perslucht met een constante druk door perslucht op te slaan om aan de piekvraag te voldoen. Door overmatige laad-/ontlaadcycli te vermijden, besparen ze energie en verlengen ze de levensduur van de luchtcompressor. HTA's zijn ideaal voor hogedruktoepassingen.

Geschikt voor diverse veldomstandigheden

De HTA kan effectief werken bij omgevingstemperaturen variërend van -10°C/14°F tot +55°C/131°F, en is geschikt voor het verwerken van vochtige en hete perslucht. Een condensafvoer is optioneel.

Hoge betrouwbaarheid

We gebruiken de dynamische eindige-elementenberekeningsmethode om weerstand, spanning, pulsatie en trillingen te berekenen, en ontwerpen de HTA op basis van de berekeningsresultaten, waardoor deze een uitstekende betrouwbaarheid biedt (CE 97/23 – ASME sectie VIII, div 3).

Technologische voordelen

Technische voordelen

■Veilige selectie

HTA-gastanks zijn gemakkelijk compatibel met compressoren die zijn ontworpen voor een druk van 45 bar en een temperatuur van 55 °C/131 °F.

■Robuuste constructie

Veilige thermisch verzinkte metalen tanks bieden superieure bescherming.

■Eenvoudige installatie

Uitgerust met gemakkelijk toegankelijke montagegaten voor gemakkelijke installatie.

Wat is een luchtontvangertank?

Luchtontvangertanks, ook wel persluchtopslagtanks genoemd, zijn een cruciaal onderdeel van persluchtsystemen. Hun voornaamste doel is het tijdelijk opslaan van perslucht om de piekvraag van het systeem op te vangen en de bedrijfsefficiëntie van de fabriek te optimaliseren.

De rol van een luchtopslagtank

Theoretisch gezien kan uw luchtcompressoreenheid werken zonder een luchtopvangtank. De afwezigheid van een onderdeel in het luchtsysteem zal echter de laad- en loscycli van de compressor vergroten, waardoor deze zwaarder wordt belast. Het is belangrijk om te onthouden dat de laad- en loscyclus afhankelijk is van de schommelingen in de vraag binnen uw faciliteit.

De luchtopslagtank speelt een cruciale rol in pneumatische systemen. Ze worden gebruikt om perslucht op te slaan voordat deze het pijpleidingsysteem of de apparatuur binnendringt. Kortom, de luchtopvangtank fungeert als buffer tussen de compressor en de drukschommelingen veroorzaakt door veranderingen in de vraag.

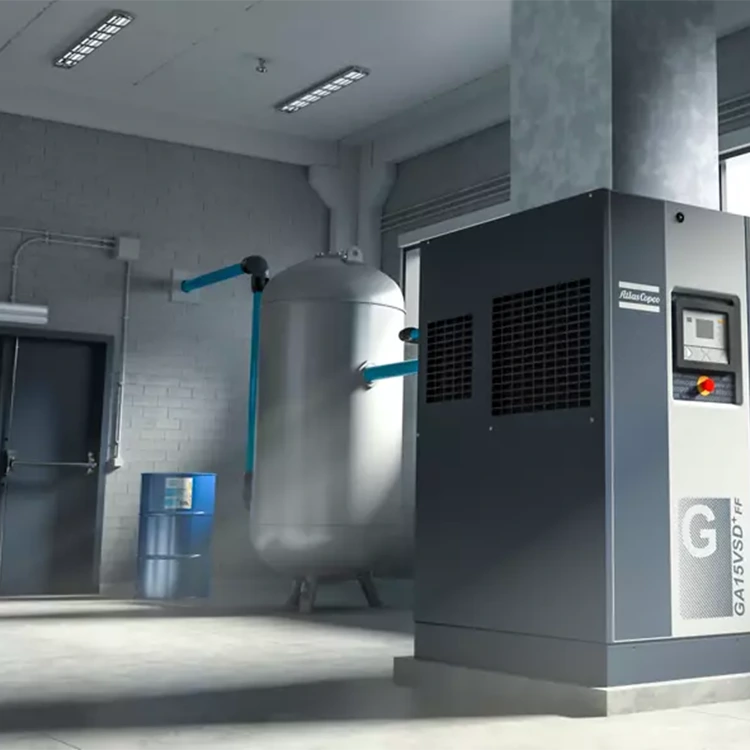

Sommige luchtcompressoren zijn "tankgemonteerd", wat betekent dat ze als een complete eenheid worden geleverd en bovenop de luchtopvangtank worden geïnstalleerd. Het gebruik van luchtcompressoren van het tanktype bespaart niet alleen ruimte, maar verlaagt ook de initiële installatiekosten die nodig zijn voor de installatie van individuele drogers. Deze configuratie is heel gebruikelijk bij kleine luchtcompressoren en het uitgangsvermogen bedraagt ​​gewoonlijk niet meer dan 26 kilowatt (of 35 pk). Grote luchtcompressoren zijn niet geschikt voor tankinstallatieontwerpen, omdat dit zou resulteren in een topzware opstelling, wat mogelijk veiligheidsrisico's met zich meebrengt.

Het gebruik van luchtketels in pneumatische systemen kan overmatige circulatie verminderen en een constante luchtdruk garanderen, wat cruciaal is voor het behoud van de efficiëntie van compressoren en het verlengen van hun levensduur.

Soorten luchtontvangers

Er zijn verschillende soorten luchtketels om aan specifieke toepassingsbehoeften te voldoen. Tot de meest voorkomende behoren natteluchtontvangers en drogeluchtontvangers.

Installeer een natteluchtontvanger tussen de luchtcompressor en de droger. Deze opslagtanks slaan onbehandelde perslucht op en helpen vocht te verwijderen voordat de lucht het droogsysteem binnengaat, wat een cruciale rol speelt bij het verbeteren van de prestaties van de droger. Deze stap kan zorgen voor een verbetering van de efficiëntie van het droogproces.

Aan de andere kant slaat de drogeluchtontvanger de verwerkte perslucht op en wordt deze meestal na de luchtcompressor en droger geïnstalleerd. Hun belangrijkste functie is het handhaven van de integriteit van droge lucht en het garanderen van de stabiele en betrouwbare prestaties van het systeem.

Hoe selecteert u op de juiste manier een luchtontvangertank?

Een goede vuistregel voor het selecteren van een luchtopslagtank is om 3-4 gallon lucht per CFM-stroomsnelheid toe te staan, of 10-15 liter per liter perslucht per seconde, afhankelijk van het type luchtcompressor dat wordt gebruikt en de toepassing. Net als bij de selectie van een luchtcompressor moeten er verschillende factoren in overweging worden genomen bij het bepalen van de juiste specificaties voor de luchtketeltank voor uw systeem. De volgende factoren worden sterk aanbevolen:

Minimaliseren van drukschommelingen/dalingen: De luchtontvangsttank wordt gebruikt om drukschommelingen te minimaliseren die het productieproces en de productkwaliteit kunnen beïnvloeden. Bij het kiezen van de juiste luchtopvangtank voor uw compressor moeten twee waarden in acht worden genomen: de uitgangsdruk van de compressor en de toepassingsvereisten op de plaats van gebruik. Houd er rekening mee dat de perslucht die in de luchtopvangtank is opgeslagen alleen nuttig is als de druk voldoende is om het overeenkomstige proces te ondersteunen. Daarom moet rekening worden gehouden met de tijdsduur gedurende welke de luchtontvangsttank gas levert op de door de eindgebruiker/apparatuur vereiste druk (in minuten).

Voldoe aan de piekbehoefte aan lucht op korte termijn: Als de vraag naar perslucht gedurende de dag dramatisch fluctueert, moet rekening worden gehouden met de piekvraag om ervoor te zorgen dat de systeemdruk niet onder het toegestane niveau daalt. Luchtopslagtanks bieden opslag om te voldoen aan de piekbehoefte aan lucht op korte termijn waaraan de compressor niet kan voldoen. Uw luchtbehoeften kunnen variëren afhankelijk van het tijdstip van de dag, ploegendiensten of zelfs uitzonderlijke behoeften (zoals incidenteel gebruik van zandstraalmachines of straalmachines voor schurende media). Een grondig inzicht in uw persluchttoepassing, het vereiste luchtdebiet (CFM of liter per seconde) en de verwachte piekdrukken van uw systeem is zeer nuttig, omdat dit bepaalt hoeveel persluchtstroom nodig is om luchttekorten in welk deel van het proces dan ook te voorkomen.

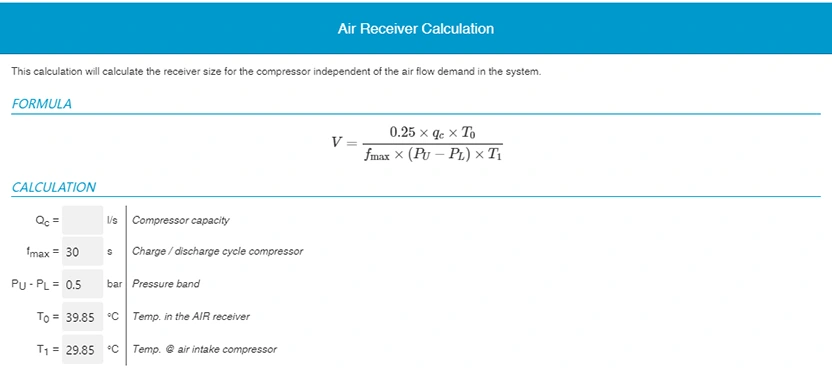

Berekening luchtontvanger
