Dieselaangedreven mobiele luchtcompressor

Productreferentie

Standaard leveringsomvang

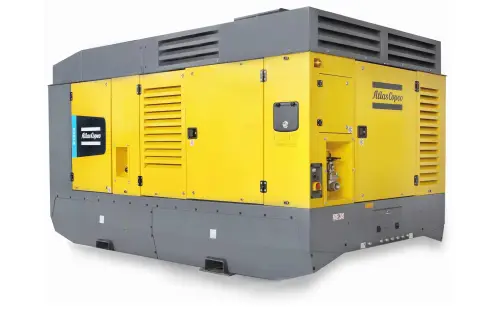

De Atlas Copco X1300, Y1300 en XRS 1500-20 zijn geluidgedempte, tweetraps olie-geïnjecteerde schroefcompressoren, aangedreven door een vloeistofgekoelde zescilinder Cummins-dieselmotor.

De unit bestaat uit twee hoogefficiënte compressorelementen, een dieselmotor, koeling, lucht/oliescheiding en controlesystemen - allemaal ingesloten in een geluiddempende, elektrisch gecoate stalen behuizing.

Er is speciale aandacht besteed aan de algehele productkwaliteit, gebruiksvriendelijkheid, onderhoudsgemak en economische werking om de beste exploitatiekosten in zijn klasse te garanderen

Beschikbare modellen

Functies

• DrillAir™

• Oiltronix™ V2

• Extra brandstofbesparing van 3%

• Nieuw concept olieafscheiderschip

• XPR

• Dynamische stroomboost

Voordelen

• 30% toename van de boorsnelheid en dekking van een breed toepassingsgebied met één enkele compressor

• Hoge systeembetrouwbaarheid, vermijding van watervorming in het compressoroliesysteem en een langere levensduur van de elementen

• Het ontbreken van een handmatige regelklep of drukregelleidingen elimineert de bijbehorende bevriezingsproblemen

• Bespaar 1 uur voor OSE-wijziging

• Bied een uitgebreid assortiment aan voor meer toepassingen

• Biedt 10% meer doorstroming tijdens het spoelen en het bijvullen van de stengel

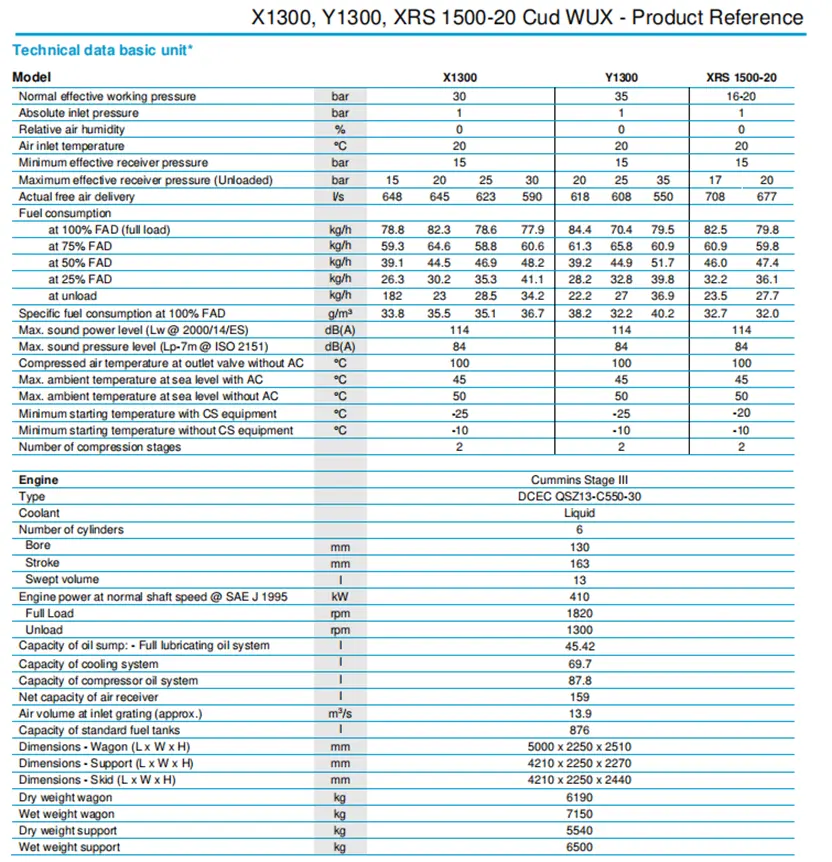

Technische parameters

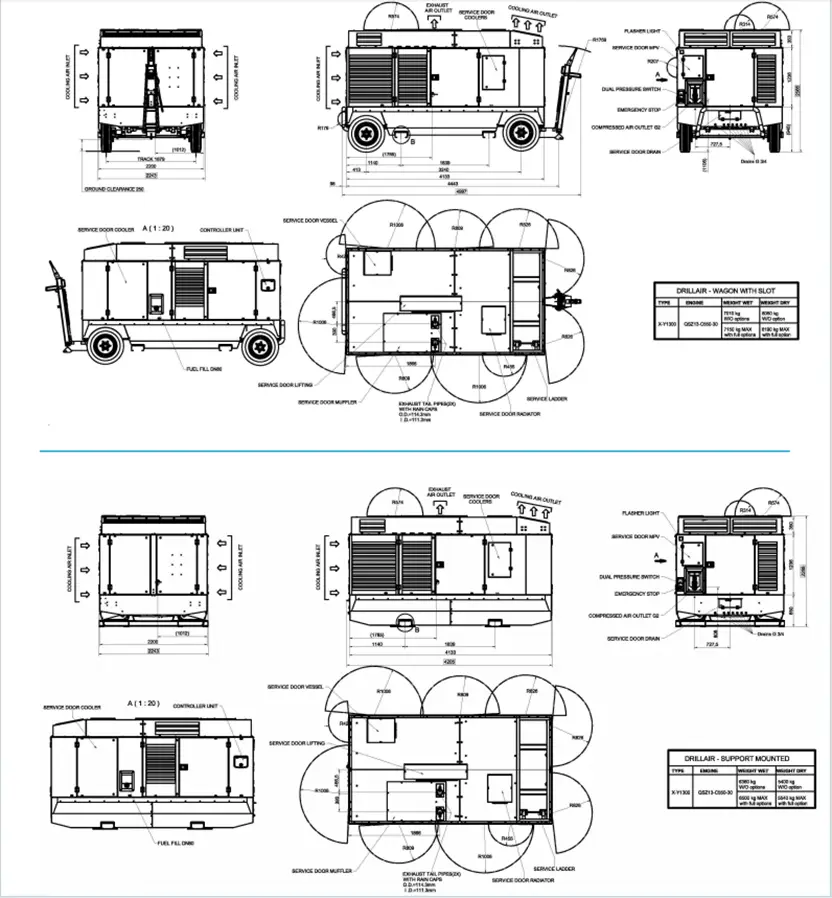

Specificaties en afmetingen

Principiële gegevens

Compressorelement

De kwaliteit van een compressor kan worden gemeten aan de hand van de betrouwbaarheid, efficiëntie en duurzaamheid van het gebruikte compressorelement. Door decennialange expertise in het ontwerp van compressorelementen is het resultaat de productie van de meest efficiënte en betrouwbare compressoren op de markt.

Lucht/olie-afscheider

Lucht- en oliescheiding wordt bereikt door een centrifugale olieafscheider in combinatie met een filterelement.

De afscheider is ontworpen voor een hogere maximale werkdruk en is uitgerust met een afgedichte hogedrukveiligheidsklep, minimumdrukklep, automatische afblaasklep en drukregelaar.

Koelsysteem

De motor is voorzien van een vloeistofkoeler en intercooler en de compressor is voorzien van een oliekoeler. Het koelsysteem is geschikt ontworpen voor continu gebruik in omgevingsomstandigheden tot 50°C, met alle luifeldeuren gesloten.

Compressorregelsysteem

Het dieselaangedreven regelsysteem voor mobiele luchtcompressoren bestaat uit luchtfilters, een luchtontvanger/olieafscheider, een compressorelement, een inlaatklepsamenstel met inlaatklep en een afblaasklep; allemaal bestuurd door een elektronisch regelsysteem.

Het variabele regelsysteem geeft volledige controle over de compressordruk en het debiet. Het regelt de vatdruk en de uitlaatstroom door de luchtdruk en luchttemperatuur op verschillende punten te meten en regelt de luchtinlaatklep, het motortoerental en de afblaasklep overeenkomstig de gemeten waarden.

Een zuinig brandstofverbruik wordt verzekerd door de volautomatische traploze snelheidsregelaar die het motortoerental aanpast aan de luchtvraag.

Uitlaatopeningen

Perslucht is verkrijgbaar vanaf 1 x G2.

Motor

Cummins-dieselmotor

De dieselaangedreven mobiele luchtcompressor wordt aangedreven door een vloeistofgekoelde zescilinder Cummins QSZ13-C550-30 dieselmotor. Het motorvermogen wordt via een robuuste koppeling overgebracht naar het compressorelement.

Elektrisch systeem

De X1300, Y1300 en XRS 1500-20 zijn uitgerust met een 24 volt elektrisch systeem met negatieve aarde.

Instrumentatie – XC4003

Het XC4003-bedieningspaneel bevindt zich aan de voorkant van de compressorkap.

De intuïtieve Atlas Copco XC4003-controller is eenvoudig te bedienen en alle functies zijn binnen handbereik. De controller beheert ook het besturingssysteem van de motor-ECU en een aantal veiligheidswaarschuwingen en uitschakelingen voor verschillende parameters (hieronder vermeld).

XC4003-controllerfunctionaliteit:

• Hoofdscherm

- Vaartuigdruk

- Brandstofniveau

- Looptijden

- Toerental

- Luchtstroom CFM

• Algemene instellingen

- DPF Stationaire regeneratie

- Motordiagnostiek

- Automatische start/laden/stop

- Talen

- Maateenheden

• Metingen

- Brandstofverbruik

- Motorkoelvloeistoftemperatuur

- Temperatuur compressorelement

- Vaartuigdruk

- Motorbelasting

- Motoroliedruk

- DPF roetbelasting

- Brandstoftemperatuur

- Batterijspanning

- Regeldruk

- Geladen/geloste uren

- Succesvolle/mislukte starts

- Servicetimers (2)

• Operationele controles

- Vooraf ingestelde flow of werkdruk

• Dienst

- Gegevenstrending

- Projectback-up

• Alarm

- Actieve alarmen

- Gebeurtenisloggeschiedenis

- Alarmloggeschiedenis

Veiligheidsapparaten

De compressor is standaard uitgerust met veiligheidsvoorzieningen voor de compressor en de motor. Het apparaat wordt volledig uitgeschakeld als:

- Motorolietemperatuur stijgt te hoog

- Motoroliedrukval te laag

- De uitlaattemperatuur van de perslucht valt buiten een bepaald bereik.

- Laag brandstofniveau

De startmotor is ook beveiligd tegen overbelasting door langdurig gebruik of wanneer de motor draait.

Carrosserie

De dieselaangedreven mobiele luchtcompressor wordt standaard geleverd met een verzinkte stalen kap met poedercoating die uitstekende corrosiebescherming biedt.

Brede deuren bieden volledige servicetoegang tot alle componenten.

Productie- en milieunormen

De X1300, Y1300 en XRS 1500-20 worden vervaardigd volgens de strenge ISO 9001-voorschriften en door een volledig geïmplementeerde milieubeschermingsorganisatie.

Managementsysteem dat voldoet aan de ISO 14001-vereisten. Er is aandacht besteed aan het garanderen van een minimale negatieve impact op het milieu.

Bijgeleverde documentatie

De unit wordt geleverd met de volgende documenten en certificaten:

- Reserveonderdelenlijst voor compressor.

- Handleiding voor zowel compressor als motor.

- Machinetestcertificaat.

- Vaartuigcertificaat.

Garantiedekking

• Raadpleeg de productpresentatie voor garantie-informatie.

• Uitgebreide garantieprogramma's zijn beschikbaar; Neem contact op met uw lokale verkoopvertegenwoordiger voor meer informatie.

*Let op: Vanwege voortdurende verbeteringen aan de producten kunnen de technische specificaties zonder voorafgaande kennisgeving worden gewijzigd.
