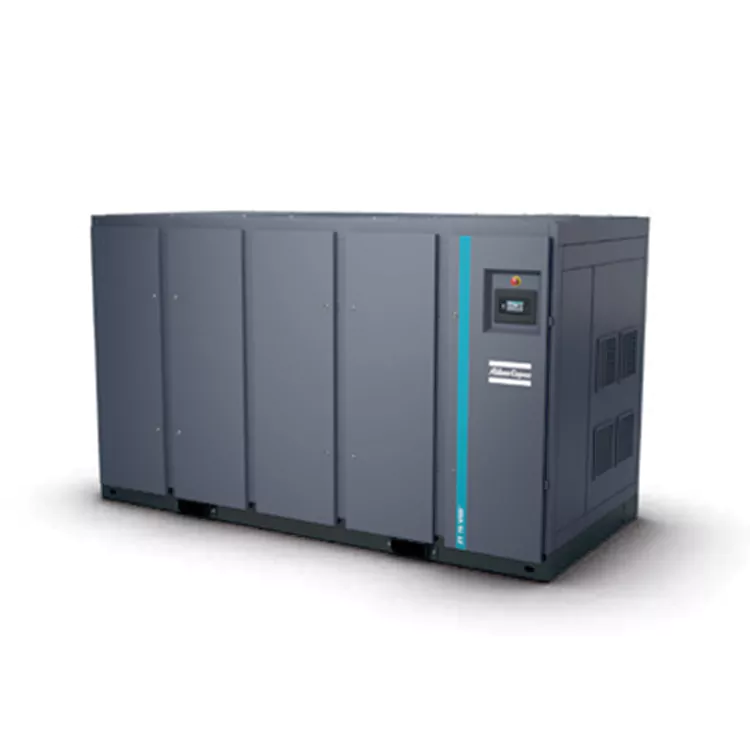

VSD olievrije luchtcompressor met variabele frequentie

Door in te kopen bij een professionele Chinese VSD-fabrikant van olievrije luchtcompressoren met variabele frequentie kunnen wereldwijde productiemanagers de energieverliezen in de fabriek als gevolg van drukschommelingen verminderen. Het geïntegreerde inverterontwerp van DECHUAN biedt een flexibel drukselectiebereik van 4 tot 10 bar, waardoor gevoelige stroomafwaartse pneumatische gereedschappen worden beschermd.

Precisietechniek met variabele snelheidsaandrijving

Luchtcompressoren met een vast toerental laden en lossen voortdurend en verbruiken een hoog vermogen, zelfs als er geen lucht wordt gebruikt. Dit fietsen veroorzaakt ernstige drukval en versnelt de mechanische slijtage. De VSD olievrije luchtcompressor elimineert deze problemen door middel van continue elektronische aanpassing:

• Realtime stroomsynchronisatie: de op maat gemaakte frequentieomvormer bewaakt de leidingdruk tot op fracties van een bar, waarbij het motortoerental onmiddellijk wordt aangepast aan de actieve luchtgereedschappen van uw installatie.

• Voordeel van zachte start: elimineert de hoge stroompieken die kenmerkend zijn voor het opstarten van traditionele motoren met een vast toerental, waardoor het elektriciteitsnet van uw fabriek wordt beschermd en de mechanische belasting op interne tandwielen wordt verminderd.

• Geen persluchtventilatie: vermijdt het verspillen van perslucht in de atmosfeer tijdens loscycli, zodat elke kilowatt aan vermogen zich rechtstreeks vertaalt in een bruikbaar luchtvolume.

Het probleem van drukschommelingen in geautomatiseerde lijnen

Luchtcompressoren met een vaste snelheid veroorzaken grote drukschommelingen in uw hoofdleidingen terwijl ze wisselen tussen laad- en lostoestanden. Deze drukdalingen kunnen ertoe leiden dat geautomatiseerde pick-and-place-robots of nauwkeurige pneumatische verpakkingsmachines verkeerd worden ingevoerd, wat resulteert in productdefecten en onverwachte stilstand van de assemblagelijn.

Deze VSD olievrije luchtcompressor met variabele frequentie lost drukvariaties op door middel van realtime modulatie:

• Strenge drukbandcontrole: Handhaaft een stabiele lijndruk binnen een krap venster van 0,10 bar (1,5 psi), waardoor consistente prestaties voor geautomatiseerde pneumatische gereedschappen worden gegarandeerd.

• Mogelijkheid tot zachte start: De frequentieomvormer voert de motorsnelheid geleidelijk op, waardoor ernstige elektrische stroompieken worden vermeden die nabijgelegen fabriekselektronica kunnen verstoren.

• Breed invertersnelheidsvenster: Beschikt over een breed, gecertificeerd aanpassingsbereik voor de gasstroom tot 75% van de volledige capaciteit zonder kritische mechanische trillingen.

Belangrijkste technische parameters

• Drukflexibiliteit: instelbaar van 4,0 bar tot 10,0 bar

• Energiebesparingsprofiel: Tot 35% gemiddelde energiebesparing ten opzichte van alternatieven met vaste snelheid

• Volumetrische uitvoercapaciteit: 4,2 tot 148,5 m³/min dynamische levering

• Behuizing frequentieregelaar: hoogefficiënte kast die geschikt is voor stabiele werking tot 50°C

ZR/ZT 55-90 (FF) STD

ZR/ZT 75-90 VSD (FF) STD

Prestatiereferentieomstandigheden voor de unit zijn gemeten volgens bijlage C, 4e editie (2009) van ISO 1217:

· Relatieve vochtigheid: 0%

· Absolute ingangsdruk: 1 bar

· Inlaattemperatuur: 20°C De afvoersnelheid (FAD) werd gemeten bij de volgende bedrijfsdrukken:

Type constante snelheid:

·  -7,5 bartype: 7 bar

· -8,6 bartype: 7 bar

· -10 bar-type: 9 bar

VSD-type:

· -8,6 bartype: 7 bar

· -10,4 bartype: 9 bar

· (2) Klasse A-gewogen geluidsemissieniveau van de werkplek (LpWSAd). Gemeten volgens ISO 2151:2004 (met behulp van de 150 9614/2 geluidsintensiteitsscanmethode). De nieuw toegevoegde correctiefactor is een volkomen onzekere waarde (KpAd), conform de testcode.

· (3) Gewicht is alleen ter referentie; het werkelijk geleverde gewicht prevaleert.

ZR/ZT 110-160 (FF) STD

ZR/ZT 110-160 VSD (FF) STD

Volgens ISO 1217 bijlage C, 4e editie (2009) zijn de prestatiereferentieomstandigheden van de unit als volgt:

· Relatieve vochtigheid: 0%

· Absolute ingangsdruk: 1 bar

· Inlaattemperatuur: 20°C

De verplaatsing FAD wordt gemeten bij de volgende bedrijfsdrukken:

Modellen met constante snelheid:

-7,5 bar-modellen: 7 bar

-8,6 bar-modellen: 7 bar

-10 bar-modellen: 9 bar

VSD-modellen:

-8,6 bar-modellen: 7 bar

-10,4 bar-modellen: 9 bar

(2) Klasse A-gewogen geluidsemissieniveau van de werkplek (LpWSAd). Gemeten volgens ISO 2151:2004 (ISO 9614/2 scanmethode voor geluidsintensiteit). De nieuw toegevoegde correctiefactor KpAd is onzeker en voldoet aan de testcode.

(3) V1=380V, V2=400V.

(4) Gewicht is alleen ter referentie; het werkelijke gewicht prevaleert.

ZR/ZT 200-275 (FF)

 ZR/ZT 250-315 VSD (FF)

-Relatieve vochtigheid: 0%

-Absolute inlaatdruk: 1bar

-Inhamtemperatuur: 20°℃

De ontladingssnelheid (FAD) werd gemeten bij de volgende werkdrukken

Type constante snelheid:

-7,5 bartype: 7 bar

-8,6 bartype: 7 bar

-10 bartype: 9 bar

VSD-type:

-8,6 bartype: 7 bar

-10,4 bartype: 9 bar

(2) Klasse A-gewogen geluidsemissieniveau van de werkplek (LpWSAd).

Gemeten volgens ISO 2151:2004 (met behulp van 150 9614/2 (scanmethode voor geluidsintensiteit).

De nieuw toegevoegde correctiefactor is een volkomen onzekere waarde (KpAd), conform de testcode.

(3) Gewicht is alleen ter referentie; het werkelijk geleverde gewicht prevaleert.

ZR 300-750

ZR 355-900VSD

Prestatiereferentieomstandigheden voor de unit zijn gemeten volgens bijlage C, 4e editie (2009) van ISO 1217:

· Relatieve vochtigheid: 0%

· Absolute ingangsdruk: 1 bar

· Inlaattemperatuur: 20°C De afvoersnelheid (FAD) werd gemeten bij de volgende bedrijfsdrukken:

Type constante snelheid:

·  -7,5 bartype: 7 bar

· -8,6 bartype: 7 bar

· -10 bar-type: 9 bar

VSD-type:

· -8,6 bartype: 7 bar

· -10,4 bartype: 9 bar

· (2) Klasse A-gewogen geluidsemissieniveau van de werkplek (LpWSAd). Gemeten volgens ISO 2151:2004 (met behulp van de 150 9614/2 geluidsintensiteitsscanmethode). De nieuw toegevoegde correctiefactor is een volkomen onzekere waarde (KpAd), conform de testcode.

· (3) Gewicht is alleen ter referentie; het werkelijk geleverde gewicht prevaleert.

ZR 200X-400X

ZR/ZT 75-160 VSD+

ZR/ZT 75-160 VSD+ FF

Prestatiereferentieomstandigheden voor de unit zijn gemeten volgens bijlage C, 4e editie (2009) van ISO 1217:

· Relatieve vochtigheid: 0%

· Absolute ingangsdruk: 1 bar

· Inlaattemperatuur: 20°C De afvoersnelheid (FAD) werd gemeten bij de volgende bedrijfsdrukken:

Type constante snelheid:

·  -7,5 bartype: 7 bar

· -8,6 bartype: 7 bar

· -10 bar-type: 9 bar

VSD-type:

· -8,6 bartype: 7 bar

· -10,4 bartype: 9 bar

· (2) Klasse A-gewogen geluidsemissieniveau van de werkplek (LpWSAd). Gemeten volgens ISO 2151:2004 (met behulp van de 150 9614/2 geluidsintensiteitsscanmethode). De nieuw toegevoegde correctiefactor is een volkomen onzekere waarde (KpAd), conform de testcode.

· (3) Gewicht is alleen ter referentie; het werkelijk geleverde gewicht prevaleert.

DECHUAN's uitgebreide technische ondersteuning

DECHUAN biedt volledige technische diensten voor uw aerodynamische VSD olievrije luchtcompressorinstallaties met variabele frequentie. Van het eerste leidingontwerp en de inbedrijfstelling van het systeem tot routine-inspecties op lange termijn en ondersteuning bij noodreparaties: ons team in het hoofdkantoor in Shanghai beheert het hele proces. We beloven een telefonisch antwoord van 10 minuten en hulp ter plaatse binnen een uur voor regionale klanten om uw productie draaiende te houden.

Aangepaste kalibratie en processtroom

• On-Site Demand Profiling: We analyseren de wekelijkse trends in het luchtverbruik van uw instelling om de optimale acceleratiecurven van de omvormers te programmeren.

• Elektronikon®-interfaceconfiguratie: De centrale besturingseenheid is vooraf geconfigureerd voor het afhandelen van configuraties met meerdere machines, waarbij de looptijd over alle actieve compressoren wordt verdeeld.

• Harsh Ambient Optimization: Omvormers worden gemonteerd in een beschermde behuizing met speciale koelpaden, waardoor betrouwbare prestaties in ongeconditioneerde nutsruimten worden gegarandeerd.

Veelgestelde vragen

Vraag: Hoe gaat de VSD olievrije luchtcompressor met variabele frequentie om met hoge omgevingstemperaturen?

A: De hoogefficiënte omvormer is rechtstreeks ingebouwd in een elektrische schakelkast die ontworpen is om te werken bij omgevingstemperaturen tot 50°C/122°F (standaardwaarde tot 40°C), waardoor thermische uitschakeling tijdens warme zomermaanden wordt voorkomen.

Vraag: Veroorzaakt de inverter versnelde slijtage van de motorlagers van de compressor?

A: Nee. De speciaal ontworpen motoren van DECHUAN zijn voorzien van beschermde, geïsoleerde lagers. Dit voorkomt dat elektrische EDM-stromen door de lagers gaan, waardoor elektrische putjes worden geëlimineerd en een lange mechanische levensduur wordt gegarandeerd.

Vraag: Genereert de frequentieomvormer elektrische ruis die onze andere geautomatiseerde machines kan beïnvloeden?

A: Nee. Alle DECHUAN VSD-systemen zijn voorzien van geïntegreerde elektromagnetische compatibiliteitsfilters (EMC) en afgeschermde behuizingen. Ze zijn volledig gecertificeerd om ervoor te zorgen dat hun werking geen elektrische interferentie veroorzaakt met uw gevoelige elektronica of geautomatiseerde systemen.
