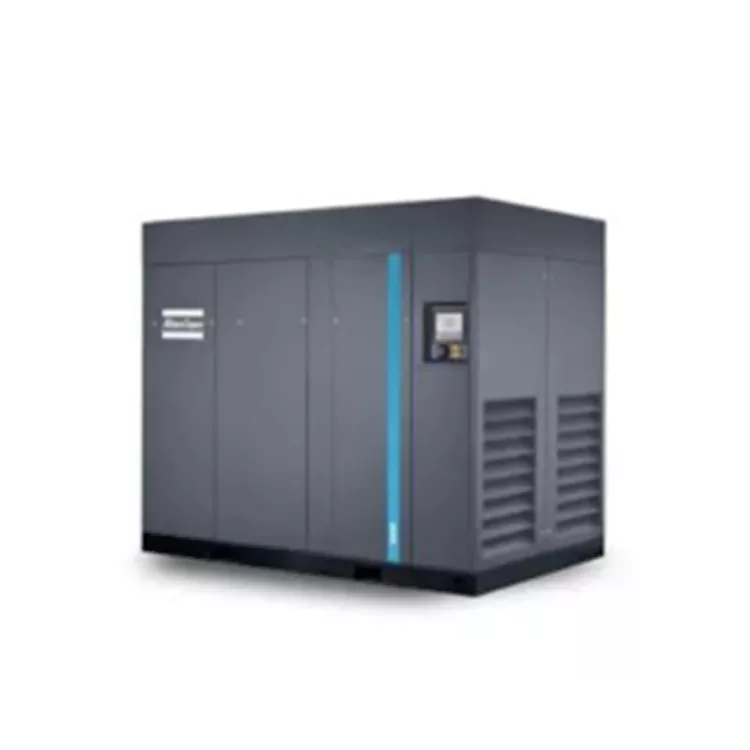

Lagedruk olievrije schroefluchtcompressor

Productvoordelen

Onderhoudsvrij aandrijfsysteem

• Onderhoudsvrij, volledig omsloten, waardoor het binnendringen van stof en vuil wordt voorkomen

• Lagedruk olievrije schroefluchtcompressor is geschikt voor zware omstandigheden

• Hoogefficiënte tandwielaandrijving, zonder rendementsverlies van koppelingen

• De maximale omgevingstemperatuur voor het standaardmodel is 46˚C, en voor het hogetemperatuurmodel 55˚C

Ultra-efficiënte motor

• Motorefficiëntieklasse IE4

• Beschermingsklasse IP55, isolatieklasse F, temperatuurstijgingsklasse B

• Het niet-aangedreven uiteinde is voorzien van vetgesmeerde onderhoudsvrije lagers

• Geschikt voor continu gebruik in ruwe omgevingen

Stevig draaiend oliefilter

• Filter onzuiverheden in de olie efficiënt om de levensduur van onderdelen te verlengen

•Het oliefilter is voorzien van een bypassklep

Onafhankelijke, supergrote oliekoeler en nakoeler

•De lage temperatuur bij de rotoruitlaat garandeert een lange levensduur van de olie

•De ingebouwde mechanische stoom-waterafscheider kan bijna 100% van het condenswater verwijderen

•Het spanningsverlichtende ontwerp elimineert thermische schokken in de warmtewisselaar

Elektronikon® touchscreen-controller

•Afstandsbediening, alarmuitgang, onderhouds- en serviceplannen en netwerkdiagnose zijn allemaal beschikbaar

•Ingebouwde Smartlink-diagnose op afstand maximaliseert de prestaties van het luchtcompressorsysteem en zorgt voor energiebesparing

•Diagnose van meerdere compressoren (2,4 en 6 units in gezamenlijke besturing zijn optioneel)

•Zware luchtinlaatfilter

•Lagedruk olievrije schroefluchtcompressor kan 99,9% van het grove stofdeeltjes verwijderen, waardoor de bescherming van compressoronderdelen wordt verbeterd

• Extreem lange levensduur

Atlas GL 37-75 beschikt over uitstekende efficiëntie, uitstekende persluchtkwaliteit, een laag energieverbruik onder stabiele gasgebruiksomstandigheden en intelligente kenmerken die efficiëntie en betrouwbaarheid garanderen. Er wordt gebruik gemaakt van de Elektronikon-touchcontroller, met realtime diagnose op afstand en optimalisatiesuggesties van SMARTLINK, evenals OPCUA voor integratie in productiesystemen.

Technische parameters van Atlas GL 37-75

De specificatieafmetingen van Atlas GL 37-75

Belangrijkste parameters

De prestatieparameters van de unit zijn gemeten in overeenstemming met ISO1217, bijlage C en 2009

Test geluidsdrukniveau werkstation: LpWSA (ref 20 μPa) dB(A)(fout: 3dB(A))

Het geluidsniveau wordt gemeten volgens de ISO2151- en ISO9614-normen

FAD wordt gemeten bij de volgende werkdrukken: 5 bar voor het 5,5 bar-model

Referentiebedrijfsomstandigheden: Absolute zuigdruk: 1 bar

Luchtinlaattemperatuur: 20°C

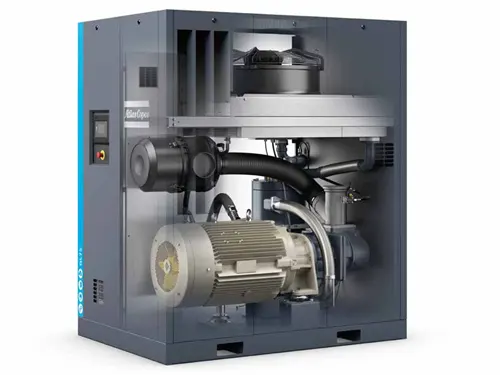

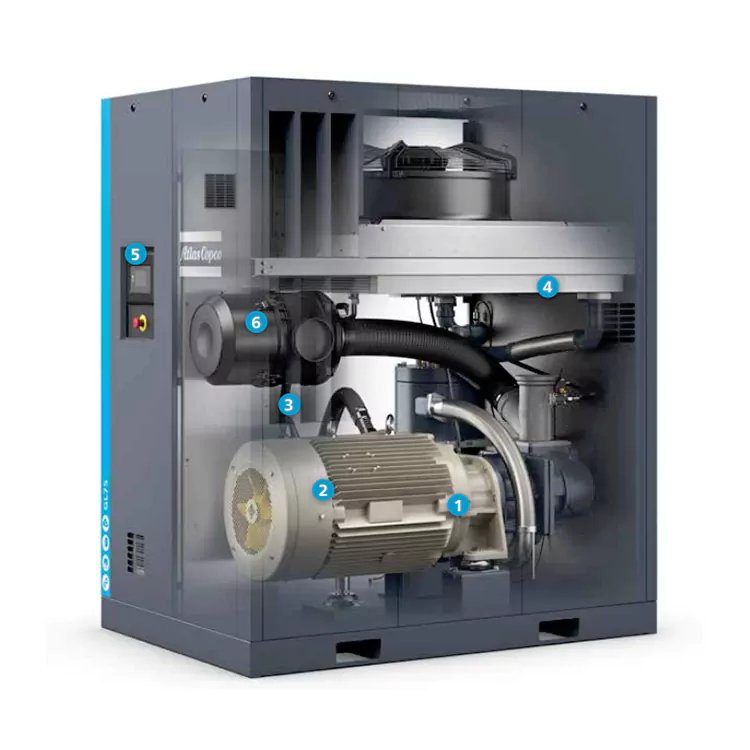

De hoofdstructuur van de Atlas GL 37-75 luchtcompressor

1. Hoofdeenheidgedeelte: Het omvat de inlaatklep, uitlaatklep, transmissiesysteem, enz., die worden gebruikt om luchtinlaat, compressie en uitlaat te bereiken.

2. Hulpsystemen: inclusief het smeeroliesysteem, het koelwatersysteem, het elektrische regelsysteem, enz., Worden gebruikt om de normale werking van de luchtcompressor te garanderen.

Het werkproces van de Atlas GL 37-75 luchtcompressor

1. Opstartfase: Wanneer de aan/uit-knop wordt ingedrukt, start het elektronische regelsysteem automatisch het smeersysteem en het koelwatersysteem van de luchtcompressor. Tegelijkertijd gaat de inlaatklep open en komt er lucht in de binnenkant van de hoofdunit.

2. Compressiefase: Terwijl de schroefrotor draait, wordt de lucht in de hoofdeenheid onderworpen aan de compressiekracht en neemt de druk geleidelijk toe. Op dit punt wordt de uitlaatklep gesloten om te voorkomen dat het gecomprimeerde gas terugstroomt.

3. Uitlaatfase: Wanneer de ingestelde drukwaarde wordt bereikt, activeert het elektronische regelsysteem automatisch de uitlaatklep om het gecomprimeerde gas af te voeren. Ondertussen is de inlaatklep gesloten en komt de olievrije lagedrukschroefluchtcompressor in de staat van wachten op de volgende start.

4. Uitschakelfase: Wanneer het nodig is om de werking van de luchtcompressor te stoppen, drukt u op de uitschakelknop. Het elektronische regelsysteem schakelt het smeersysteem en het koelwatersysteem uit en sluit geleidelijk de inlaatklep en de uitlaatklep. Uiteindelijk stopte de luchtcompressor volledig met werken.

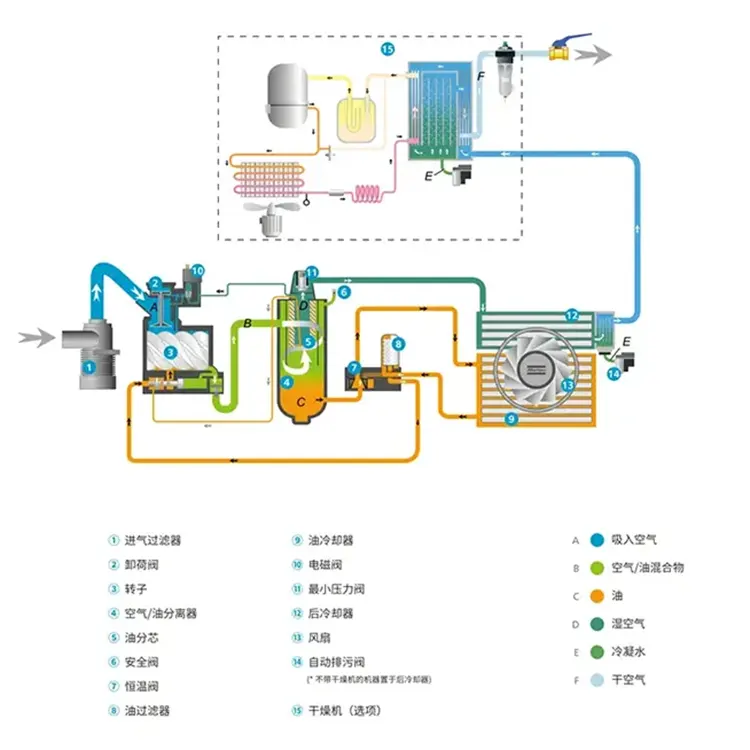

Werkstroomschema Atlas GL 37-75 luchtcompressor
