Productomschrijving

Zorg voor een stille, productieve werkruimte door ervoor te kiezen om stille olie-geïnjecteerde schroefcompressorsystemen rechtstreeks bij DECHUAN te kopen. Deze serie maakt gebruik van een radiale koelventilator en dichte akoestische isolatiepanelen, waardoor het geluidsniveau wordt verlaagd tot 65 dB(A) om een comfortabele werkomgeving te garanderen.

Waarom het tolereren van hoge compressorgeluiden de productiviteit van uw werkvloer schaadt?

Traditionele luchtcompressoren genereren een harde, laagfrequente drone die vermoeidheid bij de operator kan veroorzaken, de veiligheidsrisico's kan vergroten door alarmen te maskeren en isolatie in afzonderlijke, afgelegen bijgebouwen vereist. Deze plaatsing op afstand resulteert vaak in lange pijpleidingen die drukval en lekkansen met zich meebrengen. De stille schroefcompressor lost dit probleem op door gebruik te maken van een geavanceerde akoestische behuizing die het geluidsniveau laag houdt tot 65 dB(A).

Door trillingsarme structurele steunen te combineren met een uitgebalanceerde radiale ventilatorconstructie en dikke geluidsdempende isolatiepanelen, kan deze compressor direct op de fabrieksvloer in de buurt van uw productielijnen worden geïnstalleerd, waardoor de noodzaak voor lange, dure pijpleidingen wordt geëlimineerd.

Geluidsdempende technische en technische parameters

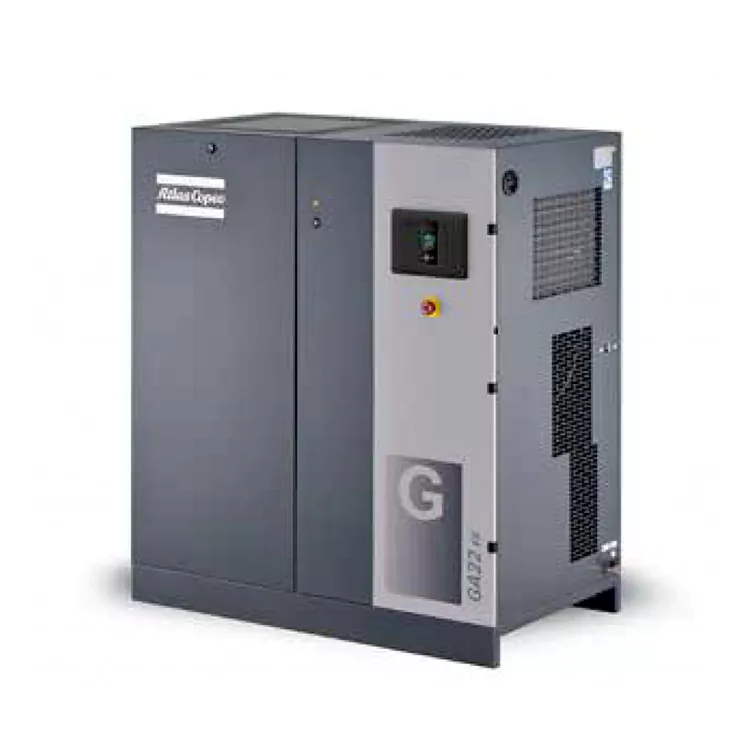

Silent Oil-Injected Screw Compressor

Onze stille olie-geïnjecteerde schroefcompressor maakt gebruik van gespecialiseerde akoestische barrières om mechanisch geluid in de kast te beperken, waardoor flexibele installatie in de buurt van werkruimtes mogelijk is.

Radial Fan Technology: Levert een sterke koelluchtstroom bij lagere rotatiesnelheden, waardoor aerodynamisch geluid wordt verminderd.

Trillingsisolerende steunen: Isoleert de motor en het schroefelement van het chassis om structurele geluiden te elimineren.

Technische parameters van de GA-serie

Model	Maximale werkdruk bar(e)	Maximale werkdruk psi	FAD-stroom l/s	FAD Debiet m³/min	FAD Stroom cfm	Motorvermogen kW	Motorvermogen pk	Geluidsniveau dB(A)	Gewicht Standaard kg	Gewicht Standaard pond	Gewicht Volvermogen kg	Gewicht Volle prestatie lbs	Uitlaatgrootte
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Prestatieparameters van de unit getest in overeenstemming met ISO 1217, Ed.3, bijlage C-1996 Geluidsniveau voldoet aan ISO 2151 / Pneurop / CagiPN8NTC2

Referentietestomstandigheden:

· Absolute ingangsdruk: 1 bar

· Luchtinlaattemperatuur: 20°C Drukdauwpunt van inbouwdroger voor GA 11-26: 5°C

FAD-stroom gemeten onder onderstaande bedrijfsdrukken:

· 7,5 bar-modellen getest bij 7 bar

· 8,5 bar-modellen getest bij 8 bar

· 10,5 bar-modellen getest bij 10 bar

· 13 bar-modellen getest bij 12,5 bar

GA11/15/18/22/26*/30 Geïntegreerde drogermodellen Gegevenstabel

Model	Max. werkdruk-standaard bar(e)	Max. werkdruk-standaard psig	Max. werkdruk bij volledige prestatie bar(e)	Max. werkdruk - volledige prestatie psig	FAD-stroom l/s	FAD Debiet m³/min	FAD Stroom cfm	Motorvermogen kW	Motorvermogen pk	Geluidsniveau dB(A)	Gewicht Standaard kg	Gewicht Volvermogen kg	Uitlaatgrootte
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Silent Oil-Injected Screw Compressor

Prestatieparameters van de unit getest in overeenstemming met ISO 1217, Ed.3, bijlage C-1996 Geluidsniveau voldoet aan ISO 2151 / Pneurop / CagiPN8NTC2

Referentietestomstandigheden:

· Absolute ingangsdruk: 1 bar

· Luchtinlaattemperatuur: 20°C Drukdauwpunt van inbouwdroger voor GA 11*-30: 2°C ~ 3°C

FAD-stroom gemeten onder onderstaande bedrijfsdrukken:

· 7,5 bar-modellen getest bij 7 bar

· 8,5 bar-modellen getest bij 8 bar

· 10,5 bar-modellen getest bij 10 bar

· 13 bar-modellen getest bij 12,5 bar

Geavanceerde akoestische en thermische technische functies

1. Evenwichtige anti-vibratiebasis: De motor en het luchtuiteinde zijn gemonteerd op een zwaar structureel frame met rubberen isolatiekussens, waardoor wordt voorkomen dat laagfrequente trillingen zich door de werkplaatsvloer verspreiden.

2. Radiaal koelluchtstroompad: De stille olie-geïnjecteerde schroefcompressorkast maakt gebruik van een gebogen luchtinlaatpad bekleed met akoestisch schuim, waardoor interne mechanische geluiden worden opgevangen terwijl frisse lucht de interne componenten kan koelen.

3. Gesloten kastpanelen: Zware stalen kastpanelen passen strak in elkaar met dikke afdichtingen, waardoor wordt voorkomen dat hoogfrequente schroeven de kamer in ontsnappen.

Silent Oil-Injected Screw Compressor

Verpakking, logistiek en uitgebreide serviceverplichtingen

Veilige exportverpakking: ingekapseld in een vochtbestendige plastic omhulsel, verpakt met droogmiddelen en ingesloten in een versterkte houten exportkist om een krasvrije levering te garanderen.

DECHUAN-serviceondersteuning: ondersteund door onze standaard proactieve onderhoudsverplichtingen, waaronder een telefonisch antwoord van 10 minuten, 1 uur technische ondersteuning ter plaatse in onze kernregio's en driemaandelijkse controles ter plaatse.

Volledige fabrieksgarantie: Elke unit heeft een uitgebreide fabrieksgarantie van 12 maanden voor alle structurele elementen en mechanische subassemblages.

Veelgestelde vragen over technische inkoop

Vraag: Hoe vermindert de stille olie-geïnjecteerde compressor de mechanische trillingen tijdens bedrijf?

A: De motor- en compressorelementen zijn op het hoofdchassis gemonteerd met behulp van robuuste rubberen trillingsdempers. Deze structurele scheiding voorkomt dat mechanische trillingen worden overgebracht naar de buitenste metalen behuizing, waardoor rammelen wordt geëlimineerd en laagfrequent structureel geluid wordt verminderd.

Vraag: Gaat de akoestische isolatie in de behuizing na verloop van tijd achteruit?

A: Nee. De stille olie-geïnjecteerde schroefcompressor maakt gebruik van akoestisch schuim met een hoge dichtheid en een open celstructuur, dat oliebestendig, vochtbestendig en vlamvertragend is, waardoor geluidsdempende prestaties op lange termijn worden gegarandeerd.

Vraag: Kan deze stille compressor tegen een muur worden geïnstalleerd om ruimte te besparen?

A: Hoewel het compact is, raden wij u aan ten minste 1 meter vrije ruimte rond de servicetoegangspanelen te laten om voldoende koelventilatie en gemakkelijke toegang voor routineonderhoud te garanderen.
