Productomschrijving

Voor continue werkzaamheden die een onverzettelijke betrouwbaarheid vereisen, biedt het kopen van een professionele China IE4 Efficiency Motor Oil-Injected Compressor van DECHUAN een ideale mechanische oplossing. De IE4-motor is ontworpen met permanente materialen met een hoge magnetische permeabiliteit en werkt met aanzienlijk lagere thermische emissies dan standaardalternatieven, waardoor de fabrieksstroomsnelheden (FAD) met gemiddeld 6,9% worden verhoogd terwijl uw specifieke energiebehoeften laag blijven.

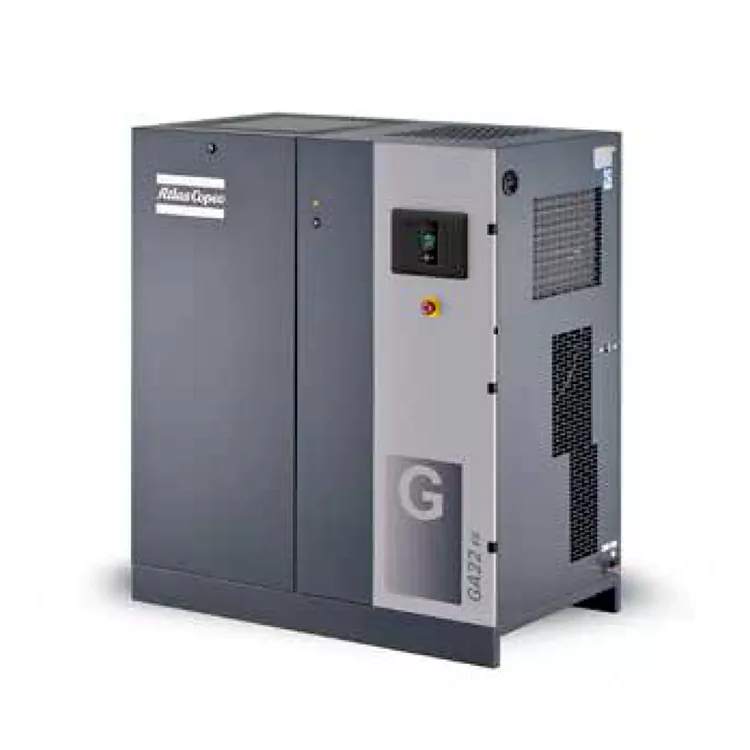

IE4 Efficiency Motor Oil-Injected Compressor

Belangrijkste technische kenmerken van de IE4-serie

1. Directe tandwielaandrijving: verwijdert de spanningsbelastingen en vermogensverliezen die vaak voorkomen bij riemconfiguraties, waardoor een transmissie-efficiëntie van 99% wordt geboden.

2. Geforceerde koeling van de schakelkast: beschikt over onafhankelijke luchtkanalen om de omgevingstemperatuur rond kritische elektrische relais te verlagen, waardoor hun operationele levensduur wordt verdubbeld.

3. Hoogwaardig luchtuiteinde: het speciale schroefrotorprofiel zorgt voor nauwe spelingen, waardoor terugstroming van de interne lucht wordt voorkomen.

Waarom is uw motorefficiëntie van belang voor de kosten op lange termijn?

In een typische fabriek met hoge capaciteit is meer dan 80% van de totale levensduurkosten van een luchtcompressor afkomstig van de elektriciteit die hij verbruikt, en niet van de initiële aankoopprijs. Het gebruik van low-tier IE2- of standaard IE3-motoren betekent dat uw faciliteit elk jaar duizenden dollars verliest door interne koperverliezen, luchtweerstand en warmteafvoer.

Onze gespecialiseerde IE4 Efficiency Motor Oil-Injected Compressor lost dit dure probleem op. De integratie van een ultra-premium IE4-motor betekent dat de unit elektrische energie met minimaal verlies omzet in mechanische kracht. Omdat de motor tijdens bedrijf veel koeler blijft, wordt de afbraak van het lagervet drastisch vertraagd, waardoor veel voorkomende doorbrandingen van de wikkelingen en onverwachte lagerstoringen die fabrieksleidingen stilleggen vrijwel worden geëlimineerd.

Energie-efficiëntie en technische parameters

Dankzij de integratie van ultra-premium motortechnologie kan de IE4 Efficiency Motor Oil-Injected Compressor het maximale rendement behouden, zelfs bij gedeeltelijke belasting, waardoor de totale bedrijfskosten aanzienlijk worden verlaagd.

Technische parameters van de GA-serie

Model	Maximale werkdruk bar(e)	Maximale werkdruk psi	FAD-stroom l/s	FAD Debiet m³/min	FAD Stroom cfm	Motorvermogen kW	Motorvermogen pk	Geluidsniveau dB(A)	Gewicht Standaard kg	Gewicht Standaard pond	Gewicht Volvermogen kg	Gewicht Volle prestatie lbs	Uitlaatgrootte
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Prestatieparameters van de unit getest in overeenstemming met ISO 1217, Ed.3, bijlage C-1996 Geluidsniveau voldoet aan ISO 2151 / Pneurop / CagiPN8NTC2

Referentietestomstandigheden:

· Absolute ingangsdruk: 1 bar

· Luchtinlaattemperatuur: 20°C Drukdauwpunt van inbouwdroger voor GA 11-26: 5°C

FAD-stroom gemeten onder onderstaande bedrijfsdrukken:

· 7,5 bar-modellen getest bij 7 bar

· 8,5 bar-modellen getest bij 8 bar

· 10,5 bar-modellen getest bij 10 bar

· 13 bar-modellen getest bij 12,5 bar

GA11/15/18/22/26*/30 Geïntegreerde drogermodellen Gegevenstabel

Model	Max. werkdruk-standaard bar(e)	Max. werkdruk-standaard psig	Max. werkdruk bij volledige prestatie bar(e)	Max. werkdruk - volledige prestatie psig	FAD-stroom l/s	FAD Debiet m³/min	FAD Stroom cfm	Motorvermogen kW	Motorvermogen pk	Geluidsniveau dB(A)	Gewicht Standaard kg	Gewicht Volvermogen kg	Uitlaatgrootte
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

IE4 Efficiency Motor Oil-Injected Compressor

Prestatieparameters van de unit getest in overeenstemming met ISO 1217, Ed.3, bijlage C-1996 Geluidsniveau voldoet aan ISO 2151 / Pneurop / CagiPN8NTC2

Referentietestomstandigheden:

· Absolute ingangsdruk: 1 bar

· Luchtinlaattemperatuur: 20°C Drukdauwpunt van inbouwdroger voor GA 11*-30: 2°C ~ 3°C

FAD-stroom gemeten onder onderstaande bedrijfsdrukken:

· 7,5 bar-modellen getest bij 7 bar

· 8,5 bar-modellen getest bij 8 bar

· 10,5 bar-modellen getest bij 10 bar

· 13 bar-modellen getest bij 12,5 bar

IE4 Efficiency Motor Oil-Injected Compressor

Bewezen industriële prestaties: staal- en machinebouw

In zware hardware- en staalproductieomgevingen verslijten metaalstof in de lucht en hoge thermische omstandigheden standaardcompressormotoren snel. Een grote hardwarefabrikant in Zhejiang verving zijn oude riemaangedreven opstellingen door drie van onze IE4 Efficiency Motor Oil-Injected Compressor-units om hun continue, zware stempelpersen te laten draaien.

De resultaten waren onmiddellijk. De centrale registreerde een gemiddelde reductie van de specifieke energiebehoefte (SER) van 3,3%. Bovendien hebben deze machines, dankzij de behuizing met IP55-classificatie en levenslange, met vet gesmeerde motorlagers, meer dan 8.000 uur onafgebroken gewerkt zonder dat een enkele handmatige smeringsuitschakeling nodig was, waardoor uren aan gepland onderhoudswerk worden bespaard.

Veelgestelde vragen over hoge bedoelingen

Vraag: Hoe beschermt de IP55-behuizing de motor in omgevingen met veel stof, zoals staalfabrieken?

A: De IP55-classificatie betekent dat het motorframe volledig beschermd is tegen het binnendringen van schadelijk stof en waterstralen onder lage druk vanuit elke richting, waardoor wordt voorkomen dat geleidend gruis zich op de interne wikkelingen nestelt.

Vraag: Wat is het geschatte vervangingsinterval voor de tandwielaandrijving?

A: In tegenstelling tot riemen die om de paar duizend uur moeten worden vervangen, is ons heavy-duty, direct gekoppelde tandwielaandrijvingssysteem ontworpen om de volledige operationele levensduur van het luchtgedeelte van de compressor te evenaren, waardoor alleen regelmatige vervanging van de smeervloeistof van de tandwielen nodig is.

Vraag: Welke specifieke mechanische verschillen zorgen ervoor dat een IE4-motor meer energie kan besparen dan een IE3-motor?

A: De IE4 Efficiency Motor Oil-Injected Compressor maakt gebruik van superieure rotormaterialen en geoptimaliseerde statorsleuven. Deze lay-out minimaliseert de magnetische weerstand van de kern en vermindert de thermische dissipatieverliezen met ongeveer 15-20% vergeleken met IE3-eenheden, waardoor het maximale vermogen rechtstreeks naar het schroefelement gaat.
