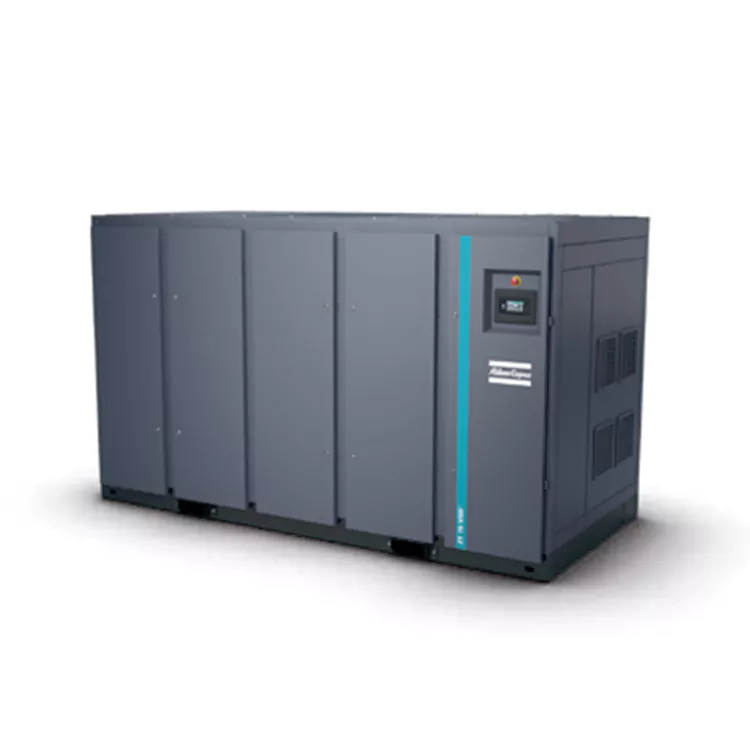

Olievrije schroefluchtcompressor met dubbele aandrijving en VSD

Om de elektriciteitsrekeningen in de fabriek te verlagen, levert het bestellen bij deskundige Chinese leveranciers van Dual-Drive VSD olievrije schroefluchtcompressoren een onmiddellijk rendement op uw investering op. Het dubbele permanente magneetontwerp van DECHUAN elimineert traditionele mechanische koppelingsverliezen en maakt brede stroomaanpassingen mogelijk van 20% tot 100%, waardoor fluctuerende gereedschapsbelastingen nauwkeurig worden afgestemd.

Geavanceerde synchrone technologie met dubbele aandrijving

Traditionele compressoren met variabele frequentieaandrijving gebruiken een enkele motor om zowel de hogedruk- als de lagedrukschroefrotoren te laten draaien via een gedeeld tandwielmechanisme. Dit veroorzaakt mechanische verliezen bij het draaien op lage snelheden. De luchtcompressor maakt gebruik van een superieure split-architectuur:

• Onafhankelijke IE5-motoren met permanente magneet: De lagedruk- en hogedrukcompressortrappen worden aangedreven door afzonderlijke, speciale IP66-motoren met permanente magneet. Elke etappe verloopt met zijn eigen optimale snelheidsprofiel.

• Groot debietregelbereik: Onze op maat gemaakte frequentieomvormers bereiken een stabiele stroomaanpassing tussen 20% en 100%, waardoor de beperkende "snelheidsvensters" die voorkomen in de lagere systemen met één motor volledig worden geëlimineerd.

• Geen drukovercompressie: het systeem houdt lijndrukschommelingen strikt binnen 0,10 bar, waardoor energieverspilling wordt voorkomen die gepaard gaat met overdruk op het fabrieksnet.

Technische specificatiematrix

ZR/ZT 75-90 VSD (FF) STD

Prestatiereferentieomstandigheden voor de unit zijn gemeten volgens bijlage C, 4e editie (2009) van ISO 1217:

· Relatieve vochtigheid: 0%

· Absolute ingangsdruk: 1 bar

· Inlaattemperatuur: 20°C De afvoersnelheid (FAD) werd gemeten bij de volgende bedrijfsdrukken:

Type constante snelheid:

·  -7,5 bartype: 7 bar

· -8,6 bartype: 7 bar

· -10 bar-type: 9 bar

VSD-type:

· -8,6 bartype: 7 bar

· -10,4 bartype: 9 bar

· (2) Klasse A-gewogen geluidsemissieniveau van de werkplek (LpWSAd). Gemeten volgens ISO 2151:2004 (met behulp van de 150 9614/2 geluidsintensiteitsscanmethode). De nieuw toegevoegde correctiefactor is een volkomen onzekere waarde (KpAd), conform de testcode.

· (3) Gewicht is alleen ter referentie; het werkelijk geleverde gewicht prevaleert.

ZR/ZT 110-160 (FF) STD

ZR/ZT 110-160 VSD (FF) STD

Volgens ISO 1217 bijlage C, 4e editie (2009) zijn de prestatiereferentieomstandigheden van de unit als volgt:

· Relatieve vochtigheid: 0%

· Absolute ingangsdruk: 1 bar

· Inlaattemperatuur: 20°C

De verplaatsing FAD wordt gemeten bij de volgende bedrijfsdrukken:

Modellen met constante snelheid:

-7,5 bar-modellen: 7 bar

-8,6 bar-modellen: 7 bar

-10 bar-modellen: 9 bar

VSD-modellen:

-8,6 bar-modellen: 7 bar

-10,4 bar-modellen: 9 bar

(2) Klasse A-gewogen geluidsemissieniveau van de werkplek (LpWSAd). Gemeten volgens ISO 2151:2004 (ISO 9614/2 scanmethode voor geluidsintensiteit). De nieuw toegevoegde correctiefactor KpAd is onzeker en voldoet aan de testcode.

(3) V1=380V, V2=400V.

(4) Gewicht is alleen ter referentie; het werkelijke gewicht prevaleert.

ZR/ZT 200-275 (FF)

 ZR/ZT 250-315 VSD (FF)

-Relatieve vochtigheid: 0%

-Absolute inlaatdruk: 1bar

-Inhamtemperatuur: 20°℃

De ontladingssnelheid (FAD) werd gemeten bij de volgende werkdrukken

Type constante snelheid:

-7,5 bartype: 7 bar

-8,6 bartype: 7 bar

-10 bartype: 9 bar

VSD-type:

-8,6 bartype: 7 bar

-10,4 bartype: 9 bar

(2) Klasse A-gewogen geluidsemissieniveau van de werkplek (LpWSAd).

Gemeten volgens ISO 2151:2004 (met behulp van 150 9614/2 (scanmethode voor geluidsintensiteit).

De nieuw toegevoegde correctiefactor is een volkomen onzekere waarde (KpAd), conform de testcode.

(3) Gewicht is alleen ter referentie; het werkelijk geleverde gewicht prevaleert.

ZR 300-750

ZR 355-900VSD

Prestatiereferentieomstandigheden voor de unit zijn gemeten volgens bijlage C, 4e editie (2009) van ISO 1217:

· Relatieve vochtigheid: 0%

· Absolute ingangsdruk: 1 bar

· Inlaattemperatuur: 20°C De afvoersnelheid (FAD) werd gemeten bij de volgende bedrijfsdrukken:

Type constante snelheid:

·  -7,5 bartype: 7 bar

· -8,6 bartype: 7 bar

· -10 bar-type: 9 bar

VSD-type:

· -8,6 bartype: 7 bar

· -10,4 bartype: 9 bar

· (2) Klasse A-gewogen geluidsemissieniveau van de werkplek (LpWSAd). Gemeten volgens ISO 2151:2004 (met behulp van de 150 9614/2 geluidsintensiteitsscanmethode). De nieuw toegevoegde correctiefactor is een volkomen onzekere waarde (KpAd), conform de testcode.

· (3) Gewicht is alleen ter referentie; het werkelijk geleverde gewicht prevaleert.

ZR 200X-400X

ZR/ZT 75-160 VSD+

ZR/ZT 75-160 VSD+ FF

Prestatiereferentieomstandigheden voor de unit zijn gemeten volgens bijlage C, 4e editie (2009) van ISO 1217:

· Relatieve vochtigheid: 0%

· Absolute ingangsdruk: 1 bar

· Inlaattemperatuur: 20°C De afvoersnelheid (FAD) werd gemeten bij de volgende bedrijfsdrukken:

Type constante snelheid:

·  -7,5 bartype: 7 bar

· -8,6 bartype: 7 bar

· -10 bar-type: 9 bar

VSD-type:

· -8,6 bartype: 7 bar

· -10,4 bartype: 9 bar

· (2) Klasse A-gewogen geluidsemissieniveau van de werkplek (LpWSAd). Gemeten volgens ISO 2151:2004 (met behulp van de 150 9614/2 geluidsintensiteitsscanmethode). De nieuw toegevoegde correctiefactor is een volkomen onzekere waarde (KpAd), conform de testcode.

· (3) Gewicht is alleen ter referentie; het werkelijk geleverde gewicht prevaleert.

De financiële uitputting van compressiesystemen met één snelheid

Traditionele compressoren met vast toerental draaien op volledig elektrisch verbruik, zelfs als uw fabrieksgereedschappen slechts 40% luchtopbrengst nodig hebben. De overtollige perslucht wordt eenvoudigweg in de atmosfeer afgevoerd of verspild tijdens lange, inefficiënte loscycli waarbij de motor draait zonder nuttig werk te doen.

Implementatie en slim beheer op locatie

Elke olievrije schroefluchtcompressor met dubbele aandrijving en VSD is geïntegreerd met onze Internet of Things (IoT)-hub voor extern beheer. Fabrieksingenieurs kunnen de motorsnelheden, het stroomverbruik en servicewaarschuwingen veilig controleren vanaf elke geautoriseerde computer of mobiel apparaat. Dankzij deze transparantie kunnen onderhoudsteams week na week de precieze energiebesparingen verifiëren.

Echte ervaring: energie-retrofit in textielfabrieken

Textielfabrieken gebruiken continuweefmachines waarbij het spannen van het garen een stabiele luchtdruk vereist, maar het exacte benodigde volume verandert voortdurend naarmate de weefgetouwen draaien. DECHUAN installeerde een compressor bij een grote textielfabriek. Het dubbele IE5 permanente magneetsysteem volgde de dynamische verschuivingen van de fabriek onmiddellijk, waardoor de lijndruk binnen 0,10 bar bleef en de maandelijkse energierekeningen voor de compressoren met 35% daalden.

Technische veelgestelde vragen

Vraag: Veroorzaakt de inverteraandrijving elektrische harmonische interferentie voor fabrieksmachines in de buurt?

A: Nee. Alle DECHUAN VSD-kasten zijn voorzien van ingebouwde harmonische filters en afscherming. Ze zijn volledig gecertificeerd om ervoor te zorgen dat de compressorelektronica de lokale elektriciteitsleidingen niet verstoort of gevoelige geautomatiseerde productieapparatuur aantast.

Vraag: Moet de IP66-motor met permanente magneet regelmatig worden gesmeerd of moeten de lagers worden vervangen?

A: Nee. Onze op maat ontworpen IE5-motoren met permanente magneet maken gebruik van een volledig afgedicht, oliegesmeerd lagerhuis dat rechtstreeks is geïntegreerd met het centrale smeersysteem van de compressor. Dit ontwerp blokkeert vuil en omgevingsvocht en maakt handmatige smeerschema's overbodig.

Vraag: Waarom zijn de motoren van de Dual-Drive VSD olievrije schroefluchtcompressor geclassificeerd als IP66?

A: De IP66-classificatie garandeert volledige afdichting tegen zwaar stof, vezels en hogedrukwaterstralen. Hierdoor kunnen de permanentmagneetmotoren betrouwbaar werken in vochtige, pluisrijke textielomgevingen zonder interne kortsluiting.
