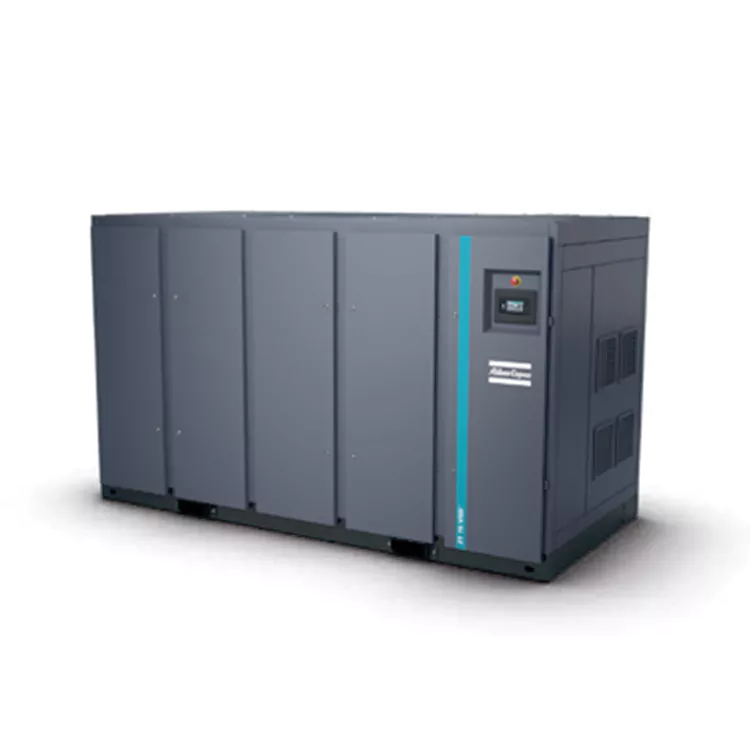

55-900 kW olievrije luchtcompressor met laag geluidsniveau

Om een ​​stille productieomgeving tot stand te brengen, is directe import uit een betrouwbare Chinese fabriek van 55-900 kW geluidsarme olievrije luchtcompressoren essentieel. DECHUAN levert dit gespecialiseerde akoestisch omsloten systeem met geïntegreerde geluiddempende panelen en geluidsarme radiale koelventilatoren. Deze configuratie vermindert de operationele decibel aanzienlijk, waardoor gehoorvermoeidheid in de werkplaats wordt voorkomen.

Structurele akoestische isolatie en engineering

Traditionele grootschalige luchtmachines creëren intens laagfrequent gebrul dat structurele funderingen beschadigt en strenge normen voor omgevingsgeluid schendt. Deze gespecialiseerde luchtcompressor integreert geavanceerde akoestische techniek rechtstreeks in het kastchassis:

• Nauwkeurig ontworpen AGMA A5-tandwielen: De interne krachtoverbrenging is gebaseerd op DIN-klasse 5 spiraalvormige tandwielen. Het micro-spelingontwerp elimineert het hoge gezeur van de versnellingen en mechanisch geratel tijdens zware compressiecycli.

• Radiale koelventilatoren met laag energieverbruik: onze radiale koeleenheid vervangt traditionele axiale bladen en verplaatst enorme luchtvolumes bij lagere rotatiesnelheden, waardoor het aerodynamische wervelgeluid met meer dan 12 decibel wordt verminderd.

• Trillingsgeïsoleerde basis: De olievrije compressorkop zit op stevige, meerlaagse dempingskussens van elastomeer, waardoor wordt voorkomen dat kinetische energie wordt overgedragen naar de omliggende fabrieksvloerstructuren.

Belangrijkste technische parameters van de olievrije luchtcompressor van 55-900 kW

• Vermogensspectrum: 55 kW tot 900 kW continu vermogen voor zwaar gebruik.

• Volumetrische capaciteit: 4,2 - 148,5 m³/min levering afhankelijk van specifieke modelselectie.

• Transmissiestandaard: AGMA A5 / DIN Grade 5 uiterst nauwkeurige aandrijving.

• Akoestische isolatie: interne voering van akoestisch schuim met meerdere diktes en een afgedichte IP55 kaststructuur.

Prestatiereferentieomstandigheden voor de unit zijn gemeten volgens bijlage C, 4e editie (2009) van ISO 1217:

· Relatieve vochtigheid: 0%

· Absolute ingangsdruk: 1 bar

· Inlaattemperatuur: 20°C De afvoersnelheid (FAD) werd gemeten bij de volgende bedrijfsdrukken:

Type constante snelheid:

·  -7,5 bartype: 7 bar

· -8,6 bartype: 7 bar

· -10 bar-type: 9 bar

VSD-type:

· -8,6 bartype: 7 bar

· -10,4 bartype: 9 bar

· (2) Klasse A-gewogen geluidsemissieniveau van de werkplek (LpWSAd). Gemeten volgens ISO 2151:2004 (met behulp van de 150 9614/2 geluidsintensiteitsscanmethode). De nieuw toegevoegde correctiefactor is een volkomen onzekere waarde (KpAd), conform de testcode.

· (3) Gewicht is alleen ter referentie; het werkelijk geleverde gewicht prevaleert.

ZR/ZT 110-160 (FF) STD

Volgens ISO 1217 bijlage C, 4e editie (2009) zijn de prestatiereferentieomstandigheden van de unit als volgt:

· Relatieve vochtigheid: 0%

· Absolute ingangsdruk: 1 bar

· Inlaattemperatuur: 20°C

De verplaatsing FAD wordt gemeten bij de volgende bedrijfsdrukken:

Modellen met constante snelheid:

-7,5 bar-modellen: 7 bar

-8,6 bar-modellen: 7 bar

-10 bar-modellen: 9 bar

VSD-modellen:

-8,6 bar-modellen: 7 bar

-10,4 bar-modellen: 9 bar

(2) Klasse A-gewogen geluidsemissieniveau van de werkplek (LpWSAd). Gemeten volgens ISO 2151:2004 (ISO 9614/2 scanmethode voor geluidsintensiteit). De nieuw toegevoegde correctiefactor KpAd is onzeker en voldoet aan de testcode.

(3) V1=380V, V2=400V.

(4) Gewicht is alleen ter referentie; het werkelijke gewicht prevaleert.

ZR/ZT 200-275 (FF)

-Relatieve vochtigheid: 0%

-Absolute inlaatdruk: 1bar

-Inhamtemperatuur: 20°℃

De ontladingssnelheid (FAD) werd gemeten bij de volgende werkdrukken

Type constante snelheid:

-7,5 bartype: 7 bar

-8,6 bartype: 7 bar

-10 bartype: 9 bar

VSD-type:

-8,6 bartype: 7 bar

-10,4 bartype: 9 bar

(2) Klasse A-gewogen geluidsemissieniveau van de werkplek (LpWSAd).

Gemeten volgens ISO 2151:2004 (met behulp van 150 9614/2 (scanmethode voor geluidsintensiteit).

De nieuw toegevoegde correctiefactor is een volkomen onzekere waarde (KpAd), conform de testcode.

(3) Gewicht is alleen ter referentie; het werkelijk geleverde gewicht prevaleert.

ZR 300-750

Prestatiereferentieomstandigheden voor de unit zijn gemeten volgens bijlage C, 4e editie (2009) van ISO 1217:

· Relatieve vochtigheid: 0%

· Absolute ingangsdruk: 1 bar

· Inlaattemperatuur: 20°C De afvoersnelheid (FAD) werd gemeten bij de volgende bedrijfsdrukken:

Type constante snelheid:

·  -7,5 bartype: 7 bar

· -8,6 bartype: 7 bar

· -10 bar-type: 9 bar

VSD-type:

· -8,6 bartype: 7 bar

· -10,4 bartype: 9 bar

· (2) Klasse A-gewogen geluidsemissieniveau van de werkplek (LpWSAd). Gemeten volgens ISO 2151:2004 (met behulp van de 150 9614/2 geluidsintensiteitsscanmethode). De nieuw toegevoegde correctiefactor is een volkomen onzekere waarde (KpAd), conform de testcode.

· (3) Gewicht is alleen ter referentie; het werkelijk geleverde gewicht prevaleert.

ZR 200X-400X

Prestatiereferentieomstandigheden voor de unit zijn gemeten volgens bijlage C, 4e editie (2009) van ISO 1217:

· Relatieve vochtigheid: 0%

· Absolute ingangsdruk: 1 bar

· Inlaattemperatuur: 20°C De afvoersnelheid (FAD) werd gemeten bij de volgende bedrijfsdrukken:

Type constante snelheid:

·  -7,5 bartype: 7 bar

· -8,6 bartype: 7 bar

· -10 bar-type: 9 bar

VSD-type:

· -8,6 bartype: 7 bar

· -10,4 bartype: 9 bar

· (2) Klasse A-gewogen geluidsemissieniveau van de werkplek (LpWSAd). Gemeten volgens ISO 2151:2004 (met behulp van de 150 9614/2 geluidsintensiteitsscanmethode). De nieuw toegevoegde correctiefactor is een volkomen onzekere waarde (KpAd), conform de testcode.

· (3) Gewicht is alleen ter referentie; het werkelijk geleverde gewicht prevaleert.

Toepassing in de echte wereld in de meubel- en verpakkingsindustrie

In verpakkings- en meubelfabrieken in de buurt van commerciële gebieden is geluidsoverlast een voortdurend juridisch risico. DECHUAN heeft deze specifieke olievrije luchtcompressor met laag geluidsniveau van 55-900 kW ingezet in een verpakkingsfabriek met hoge dichtheid. Door oudere, trillende zuigersystemen te vervangen door deze geluidsgeïsoleerde schroefstructuur, verlaagde de fabriek haar grensgeluidsniveaus om volledig te voldoen aan de lokale normen, waardoor duizenden terugkerende boetes werden vermeden.

Fabriekskwaliteitsborging en nalevingstesten

• Echovrije kamertesten bij volledige belasting: Units worden met een capaciteit van maximaal 900 kW in gespecialiseerde geluidskamers gebruikt om nauwkeurige akoestische profielen over alle frequenties in kaart te brengen.

• Dynamisch balanceren van rotoren: rotoren met een premium coating zijn dynamisch uitgebalanceerd om microschommelingen te elimineren die langdurige lagerslijtage en structureel geluid veroorzaken.

• TÜV Klasse 0 olievrij certificaat: Strenge laboratoriumanalyse bevestigt dat er geen olie in de gecomprimeerde luchtstroom aanwezig is, waardoor zuiver gas en een stille werking gegarandeerd zijn.

Veelgestelde vragen over industriële kopers

Vraag: Veroorzaakt de geluiddichte akoestische omkasting warmteopbouw tijdens de warme zomermaanden?

EEN: Helemaal niet. De interne ventilatie is afhankelijk van een radiale koelventilator met hoge statische druk die een onderdrukzone in de kast creëert. Koele lucht wordt door doelgerichte kanalen rechtstreeks langs de roestvrijstalen voorkoeler gezogen en naar boven afgevoerd, waardoor een stabiele interne temperatuur wordt gehandhaafd, zelfs in fabrieksomgevingen met een omgevingstemperatuur van 50 °C.

Vraag: Waarom zijn tandwielen van DIN-klasse 5 zo cruciaal voor het terugdringen van het geluidsniveau op de fabrieksvloer?

A: Standaard industriële luchtunits maken vaak gebruik van tandwielen van lagere kwaliteit die na verloop van tijd een kleine speling ontwikkelen, waardoor bij hoog koppel een metaalachtig klapperend geluid ontstaat. Onze DIN-klasse 5-tandwielen zijn voorzien van tanden die met micrometerprecisie zijn geprofileerd, waardoor een naadloos in elkaar grijpend contact wordt gegarandeerd dat zowel mechanisch wrijvingsgeluid als verlies aan krachtoverbrenging minimaliseert.

Vraag: Kunnen we deze geluidsarme compressor direct naast onze montage-operators installeren?

EEN: Ja. Omdat de structurele akoestische voering hoog- en middenfrequente luchtresonantie absorbeert, is het decibelprofiel aan de buitenkant aanzienlijk lager dan bij standaard machines met een open frame. Hierdoor kunnen fabrieken lange, dure leidingtrajecten elimineren door de 55-900 kW geluidsarme olievrije luchtcompressor dichter bij de daadwerkelijke productielijn te plaatsen.
