Procesgascentrifugaalcompressor

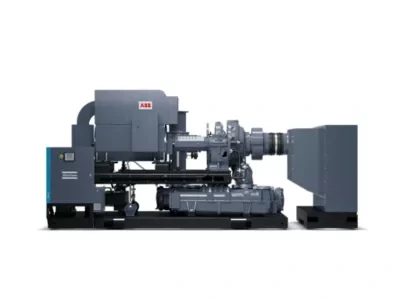

Eentraps centrifugaalcompressor ZHL

Energiezuinige centrifugaalcompressoren tot 2 bar(g)/29 psig

Wat is een eentraps centrifugale luchtcompressor?

Procesgascentrifugaalcompressoren gebruiken centrifugale krachten om stroming en druk te creëren. Centrifugaaltechnologie is een uiterst efficiënte manier om perslucht te genereren.

De tandwielkast met de hoofdaandrijfas wordt aangedreven door een motor. Zowel de versnellingsbak als de hoofdaandrijfassen drijven de hogesnelheidsassen aan met één of meer waaiers. Eentraps turbocompressoren hebben slechts één waaier en leveren lucht met een druk tot 2 bar(g).

Wat is het verschil tussen een één- en tweetrapscompressor?

Het woord ‘fase’ verwijst naar het aantal compressiefasen dat de lucht doorloopt om de vereiste luchtdruk te bereiken. De snel draaiende waaiers zorgen voor de dynamische drukopbouw in de compressor. Het aantal waaiers en dus trappen zal afhangen van de benodigde uitlaatdruk.

Voor toepassingen die 2 bar(g) of minder vereisen, is één waaier of een eentrapscompressor voldoende om aan de drukbehoefte te voldoen. Met een tweetraps- of (drietraps)compressor kunnen hogere drukken worden bereikt.

Voordelen

Wat maakt onze eentraps olievrije turbocompressoren uniek?

Met het ontwerp van onze ZHL willen we een energiezuinigere oplossing bieden voor toepassingen die een debiet van 7000 m3/u of meer en een druk tot 2 bar(g)/29 psig vereisen. Het innovatieve ontwerp zorgt voor een efficiënte luchttoevoer, zelfs wanneer het proces een variabele luchtvraag heeft.

Bovendien zijn onze units Klasse 0-gecertificeerd. Hierdoor bent u verzekerd van olievrije kwaliteitslucht in uw proces.

Het unieke dubbele afdichtingsontwerp garandeert uw productieproces van kwaliteitslucht. Dankzij de olie- en luchtafdichtingen kan er geen smeerolie in de waaiers terechtkomen, wat resulteert in een olievrije, Klasse 0-gecertificeerde luchttoevoer.

Een duurzaam productieproces

Tot 80% van de totale levenscycluskosten gaat naar het energieverbruik. Het ontwerpen van onze procesgascentrifugaalcompressoren om zo energiezuinig mogelijk te zijn, komt dus niet alleen de planeet ten goede, maar vertaalt zich ook in een rendement op uw investering voor u. Door uw persluchtinstallatie zo energiezuinig mogelijk te maken, kunt u uw productieproces duurzamer maken.

Duurzaamheid vormt de kern van ons ontwerpproces:

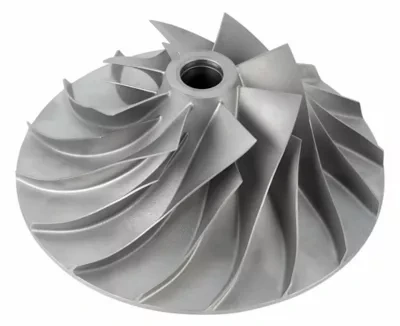

•Dankzij ons speciale, naar achteren leunende waaierontwerp haalt de turbocompressor het maximale uit elke vermogens- en drukvariant. Verschillende waaiertypes maken het mogelijk om de juiste turbocompressor met tandwieloverbrenging te dimensioneren voor een breed scala aan toepassingen. Hoe verschillend de werkingspunten ook zijn, met onze grote keuze aan waaiertypen verstaan ​​wij de kunst van het optimaliseren van de prestaties voor uw specifieke behoefte.

•Onze ZHL-turbocompressoren worden aangedreven door een breed scala aan zeer efficiënte motoren. De laagspanningsvarianten (tot 560 kW) worden geleverd met een ingebouwde YD-starter. Er zijn verschillende motorselecties beschikbaar, zowel lucht- als watergekoeld.

• Inlaatleischoepen zijn een efficiënte manier om het debiet aan te passen als er sprake is van een variabele luchtvraag.  Verstelbare inlaatleischoepen besparen tot 9% energie vergeleken met het gebruik van een inlaatklep. De inlaatleischoepen worden bestuurd door een servomotorgebaseerde actuator, een kostenefficiënte en betrouwbare manier om het debiet te regelen bij variabele luchtbehoefte over het volledige turndownbereik van de compressor.

•Onze nakoelers combineren compactheid met een lage aanlooptemperatuur en minimale drukval om de algehele energie-efficiëntie te maximaliseren.

Naar een CO2-neutraal productieproces

Naast het energiezuinige kernontwerp kan onze eentraps turbocompressor worden gecombineerd met een energieterugwinningsunit en een centrale en/of unitcontroller om de ecologische voetafdruk van uw productieproces verder te verkleinen:

•Een werkende compressor produceert onvermijdelijk warmte. Door een Energy Recovery-unit toe te voegen, kunt u tot 94% van de compressiewarmte terugwinnen. Zonder energieterugwinning gaat die warmte via het koelsysteem en straling verloren in de atmosfeer. Onze energieterugwinningsunit gebruikt compressiewarmte om water te verwarmen. Dit warme water kunt u gebruiken voor sanitaire doeleinden en ruimteverwarming, of elders in uw proces hergebruiken.

•Het standaard turndown-optimalisatiealgoritme van onze Elektronikon® unitcontroller maximaliseert voortdurend het turndownbereik van de unit. Dit beperkt het afblazen en verbetert de energie-efficiëntie onder alle bedrijfsomstandigheden.

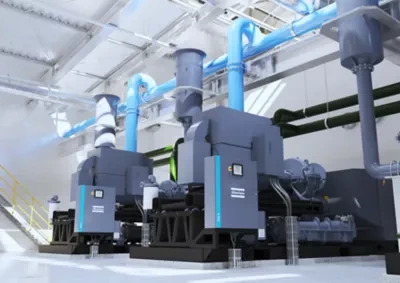

•ZHL procesgascentrifugaalcompressoren kunnen eenvoudig worden gekoppeld aan onze Optimizer 4.0 centrale controller. Een centrale controller zorgt ervoor dat de werking correct wordt verdeeld over meerdere compressoren, wat leidt tot minder slijtage, meer regelmogelijkheden en minder energieverbruik.

Technische specificatie
